componenti sistema RTCA

Il sistema RTCA è composto da: ripartitore di calore (Fig.1); ripetitori (Fig.3); gateway, (Fig.2).

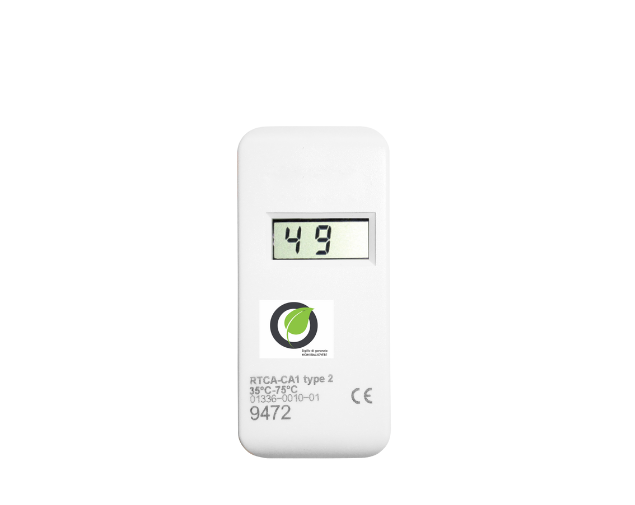

Caratteristiche del ripartitore di calore

Rilevazione ripartitore: doppia sonda di temperatura.
Numero cifre visualizzate: fino a 5 digit.
Dati display: parametrici, configurabili da piattaforma centrale.
Dimensione: 100 x 45 x 27 mm.
Protezione dalle manipolazioni: algoritmo dinamico ed etichetta anti-manomissione.
Condizioni di inizio rilevamento: t>4°C (corpo scaldante/ambiente).
Condizioni di fine rilevamento: t<28°C, t4°C.
Temperatura media minima: 35°C.
Temperatura media massima: 90°C.
Alimentazione: batteria sostituibile.
Potenza trasmissione: <10 mW.
Frequenza radio: 868 MHz.
Grado di protezione: IP42.

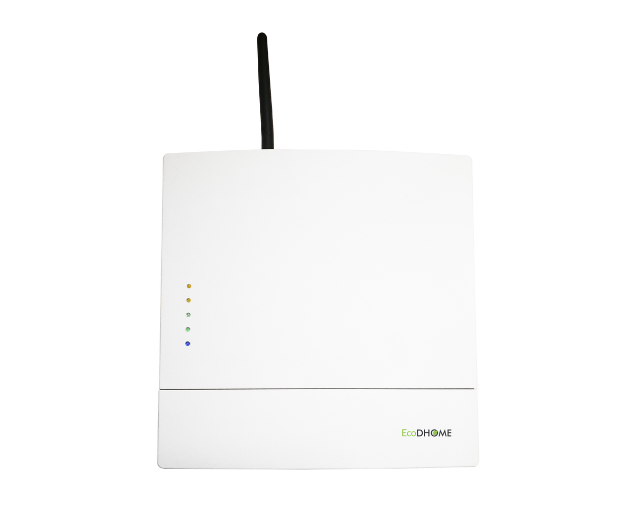

Caratteristiche del gateway GSM/GPRS

Dimensioni: 320 x 220 x 50.5 mm.
Grado di protezione: IP42.
Frequenza radio: 868 MHz.
Banda GSM: 900/1800 MHz.
Alimentazione: (interna) 230 Vac, 50 Hz.
Batteria tampone: interna, 24h di backup.

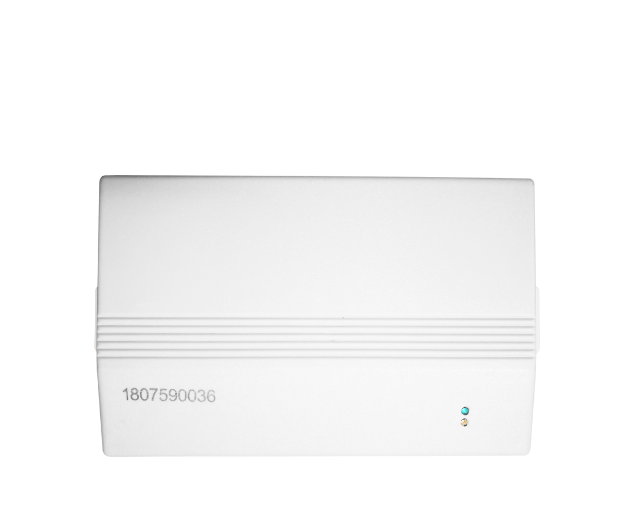

Caratteristiche dispositivo ripetitore

Dimensioni: 175 x 115 x 40 mm.
Grado di protezione: IP42.
Frequenza radio: 868 MHz.
Alimentazione: (interna) 230 Vac, 50 Hz.



Il sistema di contabilizzazione RTCA, completo delle sue componenti, è conforme ai requisiti della Norma UNI EN 834.

Ombra SX



Con RTCA di Ecodhome gestisci anche la contabilizzazione diretta del calore!

In questo caso, la contabilizzazione del calore deve avvenire in maniera diretta: si tratta cioè di installare un contatore di calore all’ingresso di deviazione di ciascuna abitazione. La termoregolazione, sempre obbligatoria per legge, avverrà in questi casi mediante l’utilizzo di valvole di zona e cronotermostati.

La piattaforma RTCA è in grado di gestire, nello stesso portale Web, anche la contabilizzazione diretta del calore, permettendo di visualizzare tutti i dati di consumo rilevati dai contatori di energia termica (contacalorie).

 thumb contacalorieI contacalorie Ecodhome, certificati MID, utilizzano la tecnologia a ultrasuoni che garantisce un’alta precisione di lettura.



thumb Contaflussi

In aggiunta, grazie ai dispositivi contaflussi sarà possibile misurare e quindi trasmettere i dati di consumo relativi all'acqua calda sanitaria e al'acqua fredda.





Contaimpulsi

Per visualizzare i dati di consumo rilevati dai contacalorie e dai contaflussi Ecodhome, sarà necessario abbinare al sistema un dispositivo contaimpulsi della famiglia RTCA.
Il dispositivo contaimpulsi viene applicato ai contacalorie o ai contaflussi Ecodhome (o d di altra marca certificata) con lo scopo di acquisire, memorizzare e trasmettere i dati di consumo, necessari a effettuare la contabilizzazione delle spese per ogni singolo alloggio.



contabilizzazione diretta



I sistemi di contabilizzazione EcoDHOME vengono forniti su misura ed ottimizzati sulle esigenze di utilizzo.

Per informazioni su prezzi o acquisto contattaci
